Datos del producto:
Pago y Envío Términos:
|
| NOMBRE: | Granate del galio del terbio | Fórmula química: | TB3Ga5O12 |
|---|---|---|---|
| método del crecimiento: | Czochralski | Estructura cristalina: | Cúbico |
| Densidad: | 7.13g/cm3 | Tamaño: | D28*28*6 milímetro |
| Dureza de Mohs: | 8,0 | Punto de fusión: | 1725℃ |
| Índice de refracción: | 1,954 en 1064nm | Parámetro de Lattic: | a=12.355Å |

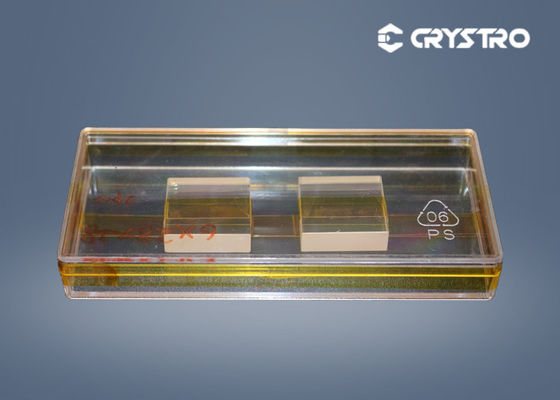

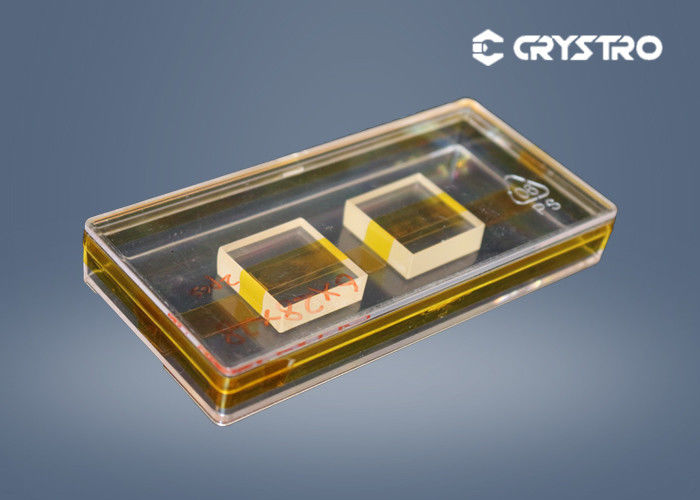

| Resaltar: | Bloques del solo cristal TGG,Granate sintético de 28*28*6 TGG,Granate sintético del galio del terbio |
||
El granate del galio del terbio (Tb3Ga5O12, TGG) es una categoría crucial de materiales magnetoópticos para el uso en las regiones espectrales visibles y del infrarrojo cercano ((400-470nm y 500-1500nm)). El cristal de TGG posee un constante grande de Verdet (35 RadT−1m−1 en 1064 nanómetro), alta conductividad termal (7,4 Wm−1K−1), pérdidas ópticas bajas (< 0=""> 1 GW/cm2). Por lo tanto, es un cristal Faraday-giratorio atractivo conveniente para construir los aisladores magnetoópticos, interruptores magnetoópticos, moduladores magnetoópticos, y así sucesivamente, ampliamente utilizados en el YAG, el zafiro Ti-dopado, y la otra amplificación gradual, tipo del anillo, laser de inyección de la semilla.
Propiedades materiales:
|
Fórmula química |
TB3Ga5O12 |
|
Parámetro del enrejado |
a=12.355Å |
|
Método del crecimiento |
Czochralski |
|
Densidad |
7.13g/cm3 |
|
Dureza de Mohs |
8,0 |
|
Punto de fusión |
1725℃ |
|
Índice de refracción |
1,954 en 1064nm |
Características principales:
Diámetro de gran tamaño del Boule: hasta 4"
Ratio de la extinción típico: alto grado del DB >35: DB >40
Constante 40 rad/T/m de Verdet en 1064 nanómetro
Índice de refracción 1,95 en 1064 nanómetro
Podemos ofrecer modificar los tamaños cristalinos de TGG para requisitos particulares por su requerimiento.
|
Orientación |
[111] dentro de minuto del arco ±15 |
|
Distorsión del frente de onda |
<1> |
|
Ratio de la extinción |
>35dB |
|
Tolerancia del diámetro |
+0.00mm/-0.05mm |
|
Tolerancia de la longitud |
+0.2mm/-0.2mm |
|
Chaflán |
º de 0.10mm@45 |
|
Llanura |
<1> |
|
Paralelismo |
< 30="" arc="" Seconds=""> |
|
Perpendicularity |
< 5="" arcmin=""> |
|
Calidad superficial |
10/5 rasguño/empuje |
|
Capa de AR |
<0> |
|
Dimensiones grandes de cristales |
Φ 101.6m m (4 pulgadas) del max |
