Galio Garnet Magneto Optical TGG Crystal High Laser Damage Threshold del terbio

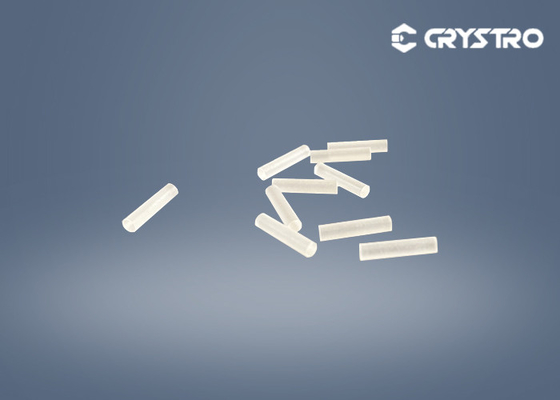

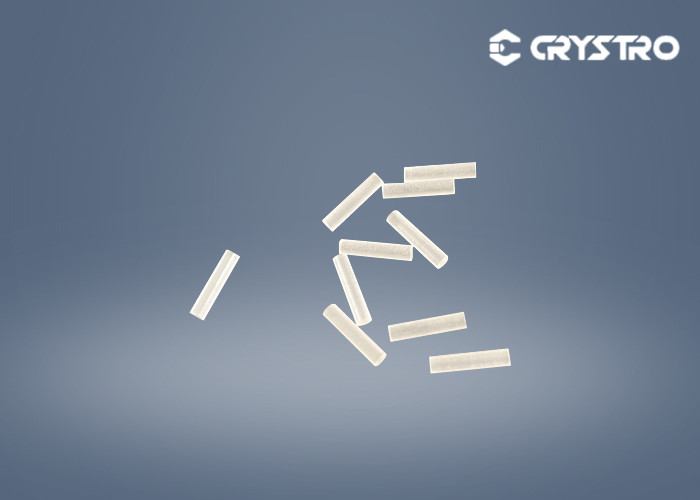

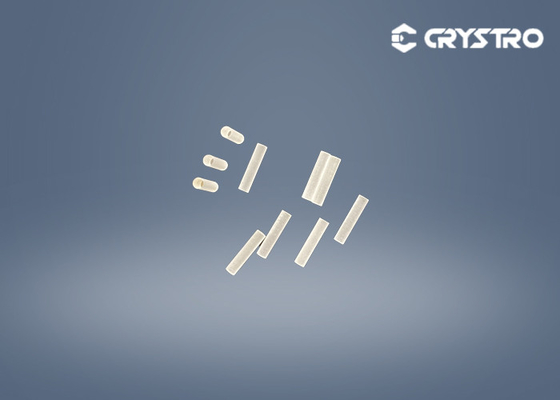

Cristales materiales magnetoópticos del diámetro 2.15*9.8m m TGG

Introducción:

El granate del galio del terbio (TGG) es una clase de granate sintético, de un cristal magnetoóptico con un nivel de la conductividad termal para los rotores de Faraday y de aisladores. Puede ser utilizado en los aisladores ópticos para los sistemas del laser, en los circuladores ópticos para los sistemas de la fibra óptica, en moduladores ópticos, y en sensores del campo actual y magnético.

El rotor de Faraday se compone de una barra cristalina de TGG y de un imán especialmente diseñado. La dirección de la polarización del haz que pasa a través del material magnetoóptico será desviada bajo acción de un campo magnético, y su dirección de la desviación se relaciona solamente con la dirección del campo magnético y no tiene nada hacer con la dirección de la propagación del haz. El aislador óptico consiste en un rotor óptico de 45 desviaciones y un par de polarizadores apropiadamente colocados. Permite que el haz luminoso pase en solamente una dirección y bloquea el haz luminoso de la propagación en la dirección opuesta.

Especificación de las barras de Crystro TGG:

Podemos ofrecer a TGG modificado para requisitos particulares los tamaños cristalinos por su requerimiento.

Características principales:

• Diámetro de gran tamaño del Boule: hasta 4"
• Ratio de la extinción típico: alto grado del DB >35: DB >40
• Constante 40 rad/T/m de Verdet en 1064 nanómetro
• Índice de refracción 1,95 en 1064 nanómetro

Ventajas principales:

1. Constante grande de Verdet: 35 Rad T-1m-1

2. Pérdidas ópticas bajas: <0>

3. Alta conductividad termal: 7.4W m-1K-1

4. Alto umbral de daño de laser: >1GW/cm2
