Datos del producto:
Pago y Envío Términos:
|
| Nombre: | TGG | Tamaño: | 5*5*15 milímetro |
|---|---|---|---|
| Sustancia química: | TB3Ga5O12 | Orientación: | 111 |
| Densidad: | 7.13g/cm3 | Dureza: | 8,0 |
| Punto de fusión: | 1725℃ | Refractivo: | 1,954 en 1064nm |
| Lattic: | a=12.355Å | ||
| Alta luz: | Solo Crystal Terbium Gallium Garnet,Galio Garnet Optical Crystal del terbio,TGG Crystal Magneto Optical Material |
||

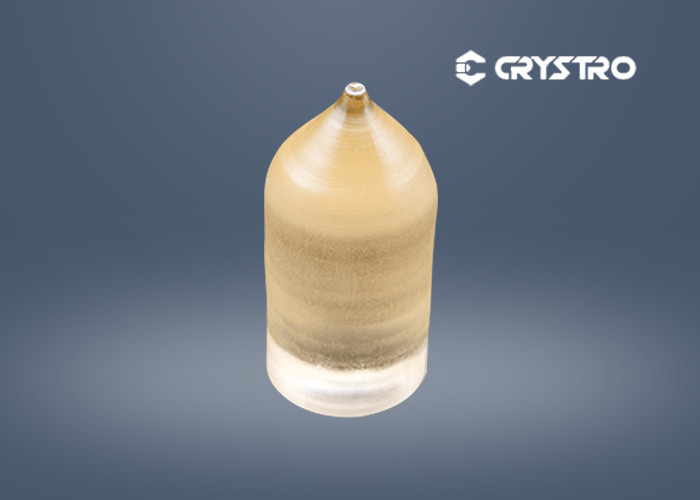

El solo cristal de TGG es el mejor material magnetoóptico para hacer los rotores y los aisladores de Faraday, y la longitud de onda aplicable es 400~1100 nanómetro (excepto 470 500 nanómetro). El rotor de Faraday se compone de una barra cristalina de TGG y de un imán especialmente diseñado. La dirección de la polarización del haz que pasa a través del material magnetoóptico será desviada bajo acción de un campo magnético, y su dirección de la desviación se relaciona solamente con la dirección del campo magnético y no tiene nada hacer con la dirección de la propagación del haz. El aislador óptico consiste en un rotor óptico de 45 desviaciones y un par de polarizadores apropiadamente colocados. Permite que el haz luminoso pase en solamente una dirección y bloquea el haz luminoso de la propagación en la dirección opuesta.
| Orientación | [111] dentro de minuto del arco ±15 |
| Distorsión del frente de onda | <1> |
| Ratio de la extinción | >35dB |
| Tolerancia del diámetro | +0.00mm/-0.05mm |
| Tolerancia de la longitud | +0.2mm/-0.2mm |
| Chaflán | º de 0.10mm@45 |
| Llanura | <1> |
| Paralelismo | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 5="" arcmin=""> |
| Calidad superficial | 10/5 rasguño/empuje |
| Capa de AR | <0> |
| Dimensiones grandes de cristales | 2,0--100 milímetros de diámetro |
1. Constante grande de Verdet: 35 Rad T-1m-1
2. Pérdidas ópticas bajas: <0>
3. Alta conductividad termal: 7.4W m-1K-1
4. Alto umbral de daño de laser: >1GW/cm
